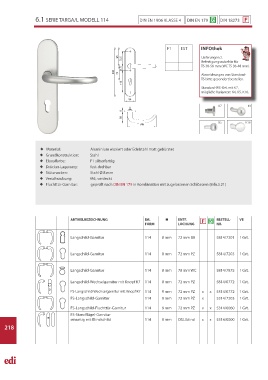

Page 218 - edi-tion Katalog

6.1 SERIE TARGA/L MODELL 114 DIN EN 1906 KLASSE 4 DIN EN 179 DIN 18273

F1 EST INFOthek

95 95 Lieferung incl.
75,5 75,5 Befestigungszubehör für
TS 38-58 mm (WC TS 38-48 mm).
21,5 21,5
250 250 72 72 Abweichungen von Standard-
TS bitte gesondert bestellen.
113 113
Standard-WE-Grt. mit K7,
mögliche Varianten: K4, K5, K16.
54
54
K7 K4
8 8
56 56
K5 K16
144
144

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet
 Grundkonstruktion: Stahl
 Eloxalfarbe: F1 silberfarbig
 Drücker-Lagerung: fest-drehbar
 Stütznocken: Stahl Ø 8 mm
 Verschraubung: M5, verdeckt
 Fluchttür-Garnitur: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S.21)

ARTIKELBEZEICHNUNG DR.  ENTF. BESTELL- VE
FORM LOCHUNG NR.

Langschild-Garnitur 114 8 mm 72 mm BB 5814/7201 1 Grt.

Langschild-Garnitur 114 8 mm 72 mm PZ 5814/7203 1 Grt.

Langschild-Garnitur 114 8 mm 78 mm WC 5814/7875 1 Grt.

Langschild-Wechselgarnitur mit Knopf K7 114 8 mm 72 mm PZ 5814/0772 1 Grt.

FS-Langschild-Wechselgarnitur mit Knopf K7 114 9 mm 72 mm PZ x x 5314/0772 1 Grt.
FS-Langschild-Garnitur 114 9 mm 72 mm PZ x 5314/7203 1 Grt.

FS-Langschild-Fluchttür-Garnitur 114 9 mm 72 mm PZ x x 5314/6060 1 Grt.
FS-Standfl ügel-Garnitur
einseitig mit Blindschild 114 9 mm OSL/blind x x 5314/0000 1 Grt.
218
