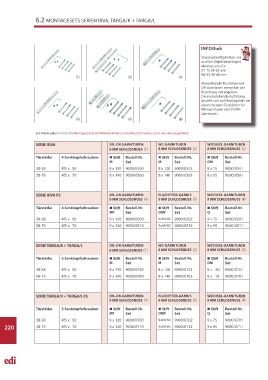

Page 220 - edi-tion Katalog

6.2 MONTAGESETS SERIEN RIVA, TARGA/K + TARGA/L

INFOthek

Standardmäßig liefern wir
zu allen Objektbeschlägen
Montagesets für:
ZT TS 38-58 mm
WC TS 38-48 mm
① ② ③
Abweichende Türstärken bei
DR-Garnituren immer bei der
Bestellung mit angeben.
Die nachstehende Aufl istung
bezieht sich auf Montagesets bei
abweichenden Türstärken für
WE-Garnituren und FS-DR-
Garnituren.
④ ⑤ ᶈ

alle Maßangaben in mm. Die Montagesets Serie TARGA beinhalten 3 Senkkopfschrauben, sonst wie oben abgebildet.

SERIE RIVA DR.-DR-GARNITUREN WC-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ① 8 MM SCHLOSSNUSS ② 8 MM SCHLOSSNUSS ③

Türstärke 4 Senkkopfschrauben  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
M Set M Set OM Set
38-58 M5 x 50 8 x 120 9000/0550 8 x 120 9000/0553 8 x 75 9000/0551
58-78 M5 x 70 8 x 140 9000/0560 8 x 140 9000/0563 8 x 95 9000/0561

SERIE RIVA FS DR.-DR-GARNITUREN FLUCHTTÜR-GARNIT. WECHSEL-GARNITUREN
9 MM SCHLOSSNUSS ④ 9 MM SCHLOSSNUSS ⑤ 9 MM SCHLOSSNUSS ᶈ
Türstärke 4 Senkkopfschrauben  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
MF Set OMF Set Q Set
38-58 M5 x 50 9 x 120 9000/0500 9x60/60 9000/0502 9 x 75 9000/0501
58-78 M5 x 70 9 x 140 9000/0510 9x60/60 9000/0512 9 x 95 9000/0511

SERIE TARGA/K + TARGA/L DR.-DR-GARNITUREN WC-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ① 8 MM SCHLOSSNUSS ② 8 MM SCHLOSSNUSS ③

Türstärke 3 Senkkopfschrauben  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
M Set M Set OM Set
38-58 M5 x 50 8 x 120 9000/0750 8 x 120 9000/0753 8 x 80 9000/0751
58-73 M5 x 70 8 x 140 9000/0760 8 x 140 9000/0763 8 x 95 9000/0761

SERIE TARGA/K + TARGA/L FS DR.-DR-GARNITUREN FLUCHTTÜR-GARNIT. WECHSEL-GARNITUREN
9 MM SCHLOSSNUSS ④ 9 MM SCHLOSSNUSS ⑤ 9 MM SCHLOSSNUSS ᶈ
Türstärke 3 Senkkopfschrauben  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
MF Set OMF Set Q Set
38-58 M5 x 50 9 x 120 9000/0700 9x60/60 9000/0702 9 x 75 9000/0701
220 58-73 M5 x 70 9 x 140 9000/0710 9x60/60 9000/0712 9 x 95 9000/0711
