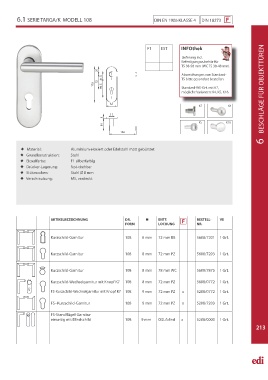

Page 213 - edi-tion Katalog

6.1 SERIE TARGA/K MODELL 108 DIN EN 1906 KLASSE 4 DIN 18273

F1 EST INFOthek

Lieferung incl.
Befestigungszubehör für
TS 38-58 mm (WC TS 38-48 mm).
37 37 37
Abweichungen von Standard-
21,5 21,5 21,5 TS bitte gesondert bestellen.
72 72 72
173 173 173 90,5 90,5 90,5 Standard-WE-Grt. mit K7,
mögliche Varianten: K4, K5, K16.

54
54
54
K7 K4
8 8 8 6 BESCHLÄGE FÜR OBJEKTTÜREN
K5 K16
61 61 61
136
136
136

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet
 Grundkonstruktion: Stahl
 Eloxalfarbe: F1 silberfarbig
 Drücker-Lagerung: fest-drehbar
 Stütznocken: Stahl Ø 8 mm
 Verschraubung: M5, verdeckt

ARTIKELBEZEICHNUNG DR.  ENTF. BESTELL- VE
FORM LOCHUNG NR.

Kurzschild-Garnitur 108 8 mm 72 mm BB 5608/7201 1 Grt.

Kurzschild-Garnitur 108 8 mm 72 mm PZ 5608/7203 1 Grt.

Kurzschild-Garnitur 108 8 mm 78 mm WC 5608/7875 1 Grt.

Kurzschild-Wechselgarnitur mit Knopf K7 108 8 mm 72 mm PZ 5608/0772 1 Grt.

FS-Kurzschild-Wechselgarnitur mit Knopf K7 108 9 mm 72 mm PZ x 5208/0772 1 Grt.

FS--Kurzschild-Garnitur 108 9 mm 72 mm PZ x 5208/7203 1 Grt.

FS-Standfl ügel-Garnitur
einseitig mit Blindschild 108 9 mm OSL/blind x 5208/0000 1 Grt.
213
