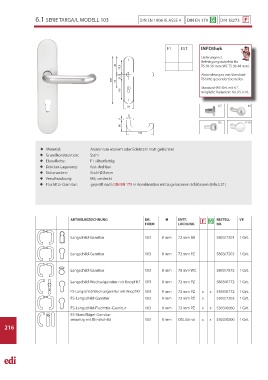

Page 216 - edi-tion Katalog

6.1 SERIE TARGA/L MODELL 103 DIN EN 1906 KLASSE 4 DIN EN 179 DIN 18273

F1 EST INFOthek

Lieferung incl.
Befestigungszubehör für
95 95 TS 38-58 mm (WC TS 38-48 mm).
75,5 75,5
Abweichungen von Standard-
21,5 21,5
250 250 72 72 TS bitte gesondert bestellen.
Standard-WE-Grt. mit K7,
113 113 mögliche Varianten: K4, K5, K16.

K7 K4
54
54
8 8
K5 K16
60 60
142
142

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet
 Grundkonstruktion: Stahl
 Eloxalfarbe: F1 silberfarbig
 Drücker-Lagerung: fest-drehbar
 Stütznocken: Stahl Ø 8 mm
 Verschraubung: M5, verdeckt
 Fluchttür-Garnitur: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S.21)

ARTIKELBEZEICHNUNG DR.  ENTF. BESTELL- VE
FORM LOCHUNG NR.

Langschild-Garnitur 103 8 mm 72 mm BB 5803/7201 1 Grt.

Langschild-Garnitur 103 8 mm 72 mm PZ 5803/7203 1 Grt.

Langschild-Garnitur 103 8 mm 78 mm WC 5803/7875 1 Grt.

Langschild-Wechselgarnitur mit Knopf K7 103 8 mm 72 mm PZ 5803/0772 1 Grt.

FS-Langschild-Wechselgarnitur mit Knopf K7 103 9 mm 72 mm PZ x x 5303/0772 1 Grt.
FS-Langschild-Garnitur 103 9 mm 72 mm PZ x 5303/7203 1 Grt.

FS-Langschild-Fluchttür-Garnitur 103 9 mm 72 mm PZ x x 5303/6060 1 Grt.
FS-Standfl ügel-Garnitur
einseitig mit Blindschild 103 9 mm OSL/blind x x 5303/0000 1 Grt.
