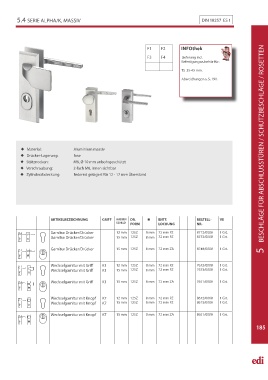

Page 185 - edi-tion Katalog

5.4 SERIE ALPHA/K, MASSIV DIN 18257 ES 1

F1 F2 INFOthek

F3 F4 Lieferung incl.
Befestigungszubehör für:

TS 35-45 mm.

Abweichungen s. S. 190.

 Material: Aluminium massiv 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Drücker-Lagerung: lose
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 2-fach M6, innen sichtbar
 Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand

ARTIKELBEZEICHNUNG GRIFF AUSSEN DR.  ENTF. BESTELL- VE
SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 125Z 8 mm 72 mm PZ 8772/0000 1 Grt.
Garnitur Drücker/Drücker 15 mm 125Z 8 mm 72 mm PZ 8773/0000 1 Grt.

Garnitur Drücker/Drücker 15 mm 125Z 8 mm 72 mm ZA 8748/0000 1 Grt.

Wechselgarnitur mit Griff K1 12 mm 125Z 8 mm 72 mm PZ 7672/0000 1 Grt.
Wechselgarnitur mit Griff K1 15 mm 125Z 8 mm 72 mm PZ 7673/0000 1 Grt.

Wechselgarnitur mit Griff K1 15 mm 125Z 8 mm 72 mm ZA 7651/0000 1 Grt.

Wechselgarnitur mit Knopf K7 12 mm 125Z 8 mm 72 mm PZ 8672/0000 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 125Z 8 mm 72 mm PZ 8673/0000 1 Grt.

Wechselgarnitur mit Knopf K7 15 mm 125Z 8 mm 72 mm ZA 8651/0000 1 Grt.

185
