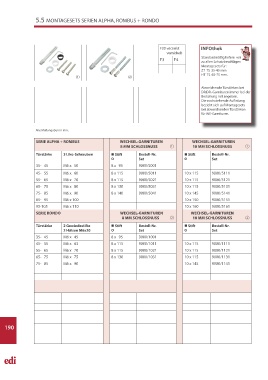

Page 190 - edi-tion Katalog

5.5 MONTAGESETS SERIEN ALPHA, ROMBUS + RONDO

F00 verzinkt INFOthek
vernickelt
F3 F4 Standardmäßig liefern wir
zu allen Schutzbeschlägen
Montagesets für:
ZT TS 35-45 mm
HT TS 65-75 mm.
① ②

Abweichende Türstärken bei
DR.DR.-Garnituren immer bei der
Bestellung mit angeben.
Die nachstehende Aufl istung
bezieht sich auf Montagesets
bei abweichenden Türstärken
für WE-Garnituren.

Alle Maßangaben in mm.
SERIE ALPHA + ROMBUS WECHSEL-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ① 10 MM SCHLOSSNUSS ①
Türstärke 3 Liko-Schrauben  Stift Bestell-Nr.  Stift Bestell-Nr.
O Set O Set
35- 45 M6 x 50 8 x 95 9000/5001
45- 55 M6 x 60 8 x 115 9000/5011 10 x 115 9000/5111
55- 65 M6 x 70 8 x 115 9000/5021 10 x 115 9000/5121
65- 75 M6 x 80 8 x 130 9000/5031 10 x 115 9000/5131
75- 85 M6 x 90 8 x 140 9000/5041 10 x 145 9000/5141
85- 95 M6 x 100 10 x 150 9000/5151
95-105 M6 x 110 10 x 160 9000/5161
SERIE RONDO WECHSEL-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ② 10 MM SCHLOSSNUSS ②
Türstärke 2 Gewindestifte  Stift Bestell-Nr.  Stift Bestell-Nr.
2 Hülsen M6x20 O Set O Set
35- 45 M6 x 45 8 x 95 9000/1001
45- 55 M6 x 63 8 x 115 9000/1011 10 x 115 9000/1111
55- 65 M6 x 70 8 x 115 9000/1021 10 x 115 9000/1121
65- 75 M6 x 75 8 x 130 9000/1031 10 x 115 9000/1131
75- 85 M6 x 90 10 x 145 9000/1141
