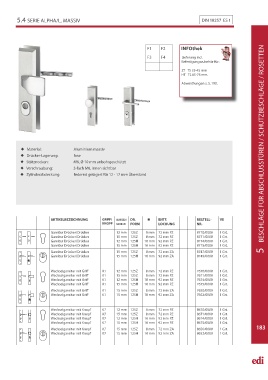

Page 183 - edi-tion Katalog

5.4 SERIE ALPHA/L, MASSIV DIN 18257 ES 1

F1 F2 INFOthek

F3 F4 Lieferung incl.
Befestigungszubehör für:

ZT TS 35-45 mm
HT TS 65-75 mm.

Abweichungen s. S. 190.

 Material: Aluminium massiv 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Drücker-Lagerung: lose
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 3-fach M6, innen sichtbar
 Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand

ARTIKELBEZEICHNUNG GRIFF/ AUSSEN DR.  ENTF. BESTELL- VE
KNOPF SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 125Z 8 mm 72 mm PZ 8770/0000 1 Grt.
Garnitur Drücker/Drücker 15 mm 125Z 8 mm 72 mm PZ 8771/0000 1 Grt.
Garnitur Drücker/Drücker 12 mm 125H 10 mm 92 mm PZ 8774/0000 1 Grt.
Garnitur Drücker/Drücker 15 mm 125H 10 mm 92 mm PZ 8775/0000 1 Grt.
Garnitur Drücker/Drücker 15 mm 125Z 8 mm 72 mm ZA 8747/0000 1 Grt.
Garnitur Drücker/Drücker 15 mm 125H 10 mm 92 mm ZA 8749/0000 1 Grt.

Wechselgarnitur mit Griff K1 12 mm 125Z 8 mm 72 mm PZ 7670/0000 1 Grt.
Wechselgarnitur mit Griff K1 15 mm 125Z 8 mm 72 mm PZ 7671/0000 1 Grt.
Wechselgarnitur mit Griff K1 12 mm 125H 10 mm 92 mm PZ 7674/0000 1 Grt.
Wechselgarnitur mit Griff K1 15 mm 125H 10 mm 92 mm PZ 7675/0000 1 Grt.
Wechselgarnitur mit Griff K1 15 mm 125Z 8 mm 72 mm ZA 7650/0000 1 Grt.
Wechselgarnitur mit Griff K1 15 mm 125H 10 mm 92 mm ZA 7652/0000 1 Grt.

Wechselgarnitur mit Knopf K7 12 mm 125Z 8 mm 72 mm PZ 8670/0000 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 125Z 8 mm 72 mm PZ 8671/0000 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 125H 10 mm 92 mm PZ 8674/0000 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 125H 10 mm 92 mm PZ 8675/0000 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 125Z 8 mm 72 mm ZA 8650/0000 1 Grt. 183
Wechselgarnitur mit Knopf K7 15 mm 125H 10 mm 92 mm ZA 8652/0000 1 Grt.
