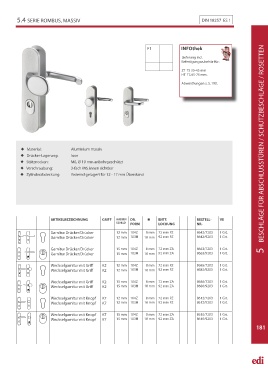

Page 181 - edi-tion Katalog

5.4 SERIE ROMBUS, MASSIV DIN 18257 ES 1

F1 INFOthek

Lieferung incl.
Befestigungszubehör für:

ZT TS 35-45 mm
HT TS 65-75 mm.

Abweichungen s. S. 190.

 Material: Aluminium massiv 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Drücker-Lagerung: lose
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 3-fach M6, innen sichtbar
 Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand

ARTIKELBEZEICHNUNG GRIFF AUSSEN DR.  ENTF. BESTELL- VE
SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 104Z 8 mm 72 mm PZ 8642/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 103H 10 mm 92 mm PZ 8642/9203 1 Grt.

Garnitur Drücker/Drücker 15 mm 104Z 8 mm 72 mm ZA 8663/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103H 10 mm 92 mm ZA 8663/9203 1 Grt.

Wechselgarnitur mit Griff K2 12 mm 104Z 8 mm 72 mm PZ 8685/7203 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 103H 10 mm 92 mm PZ 8685/9203 1 Grt.

Wechselgarnitur mit Griff K2 15 mm 104Z 8 mm 72 mm ZA 8686/7203 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103H 10 mm 92 mm ZA 8686/9203 1 Grt.

Wechselgarnitur mit Knopf K7 12 mm 104Z 8 mm 72 mm PZ 8612/7203 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 103H 10 mm 92 mm PZ 8612/9203 1 Grt.

Wechselgarnitur mit Knopf K7 15 mm 104Z 8 mm 72 mm ZA 8610/7203 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103H 10 mm 92 mm ZA 8610/9203 1 Grt.
181
