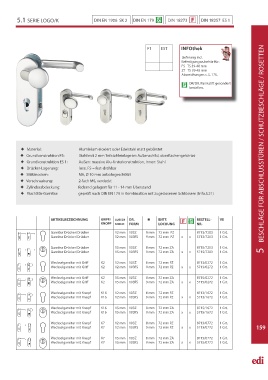

Page 159 - edi-tion Katalog

5.1 SERIE LOGO/K DIN EN 179 DIN 18273 DIN 18257 ES 1
DIN EN 1906 SK 2

F1 EST INFOthek

Lieferung incl.
Befestigungszubehör für:

FS TS 39-48 mm

ZT TS 39-48 mm
Abweichungen s. S. 175.

DR/DR. Panikstift gesondert
bestellen.

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Grundkonstruktion FS: Stahl mit 2 mm Teilstahleinlage im Außenschild, oberfl ächengehärtet
 Grundkonstruktion ES 1: Außen: massive Alu-Unterkonstruktion, Innen: Stahl
 Drücker-Lagerung: lose, FS = fest-drehbar
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 2-fach M6, verdeckt
 Zylinderabdeckung: federnd gelagert für 11 - 14 mm Überstand
 Fluchttür-Garnitur: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S.21)

ARTIKELBEZEICHNUNG GRIFF/ AUSSEN DR.  ENTF. BESTELL- VE
KNOPF SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 103Z 8 mm 72 mm PZ 8713/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 103FS 9 mm 72 mm PZ x x 5713/7203 1 Grt.

Garnitur Drücker/Drücker 15 mm 103Z 8 mm 72 mm ZA 8715/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103FS 9 mm 72 mm ZA x x 5715/7203 1 Grt.

Wechselgarnitur mit Griff K2 12 mm 103Z 8 mm 72 mm PZ 8713/0272 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 103FS 9 mm 72 mm PZ x x 5713/0272 1 Grt.

Wechselgarnitur mit Griff K2 15 mm 103Z 8 mm 72 mm ZA 8715/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103FS 9 mm 72 mm ZA x x 5715/0272 1 Grt.
Wechselgarnitur mit Knopf K16 12 mm 103Z 8 mm 72 mm PZ 8713/1672 1 Grt.
Wechselgarnitur mit Knopf K16 12 mm 103FS 9 mm 72 mm PZ x x 5713/1672 1 Grt.

Wechselgarnitur mit Knopf K16 15 mm 103Z 8 mm 72 mm ZA 8715/1672 1 Grt.
Wechselgarnitur mit Knopf K16 15 mm 103FS 9 mm 72 mm ZA x x 5715/1672 1 Grt.

Wechselgarnitur mit Knopf K7 12 mm 103Z 8 mm 72 mm PZ 8713/0772 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 103FS 9 mm 72 mm PZ x x 5713/0772 1 Grt. 159

Wechselgarnitur mit Knopf K7 15 mm 103Z 8 mm 72 mm ZA 8715/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103FS 9 mm 72 mm ZA x x 5715/0772 1 Grt.
