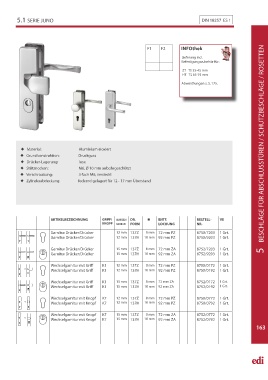

Page 163 - edi-tion Katalog

5.1 SERIE JUNO DIN 18257 ES 1

F1 F2 INFOthek

Lieferung incl.
Befestigungszubehör für:

ZT TS 35-45 mm

HT TS 65-75 mm
Abweichungen s. S. 175.

 Material: Aluminium eloxiert 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Grundkonstruktion: Druckguss
 Drücker-Lagerung: lose
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 3-fach M6, verdeckt
 Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand

ARTIKELBEZEICHNUNG GRIFF/ AUSSEN DR.  ENTF. BESTELL- VE
KNOPF SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 137Z 8 mm 72 mm PZ 8750/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 137H 10 mm 92 mm PZ 8750/9203 1 Grt.

Garnitur Drücker/Drücker 15 mm 137Z 8 mm 72 mm ZA 8752/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 137H 10 mm 92 mm ZA 8752/9203 1 Grt.

Wechselgarnitur mit Griff K1 12 mm 137Z 8 mm 72 mm PZ 8750/0172 1 Grt.
Wechselgarnitur mit Griff K1 12 mm 137H 10 mm 92 mm PZ 8750/0192 1 Grt.

Wechselgarnitur mit Griff K1 15 mm 137Z 8 mm 72 mm ZA 8752/0172 1 Grt.
Wechselgarnitur mit Griff K1 15 mm 137H 10 mm 92 mm ZA 8752/0192 1 Grt.

Wechselgarnitur mit Knopf K7 12 mm 137Z 8 mm 72 mm PZ 8750/0772 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 137H 10 mm 92 mm PZ 8750/0792 1 Grt.

Wechselgarnitur mit Knopf K7 15 mm 137Z 8 mm 72 mm ZA 8752/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 137H 10 mm 92 mm ZA 8752/0792 1 Grt.
163
