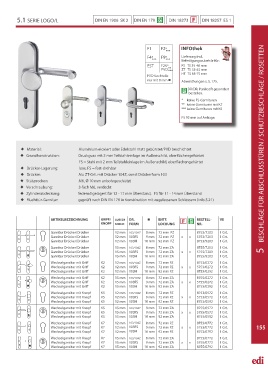

Page 155 - edi-tion Katalog

5.1 SERIE LOGO/L DIN EN 179 DIN 18273 DIN 18257 ES 1
DIN EN 1906 SK 2

F1 F2* INFOthek
***
F4* F9* Lieferung incl.
*** *** Befestigungszubehör für:
EST F25* FS TS 39-48 mm
**
PVD *** ZT TS 35-45 mm TS 35-45 mm
ZT
PVD-Lochteile HT TS 65-75 mm
nur mit 8 mm  A
Abweichungen s. S. 175. bweichungen s. S. 175.

DR/DR. Panikstift gesondert
bestellen.

* keine FS-Garnituren
** keine Garnituren mit K7
*** keine Garnituren mit K5
FS 92 mm auf Anfrage.

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet/PVD beschichtet 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberfl ächengehärtet
FS = Stahl mit 2 mm Teilstahleinlage im Außenschild, oberfl ächengehärtet
 Drücker-Lagerung: lose, FS = fest-drehbar
 Drücker: Alu ZT-Grt. mit Drücker 104Z, sonst Drückerform 103
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 3-fach M6, verdeckt
 Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand, FS für 11 - 14 mm Überstand
 Fluchttür-Garnitur: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S.21)

ARTIKELBEZEICHNUNG GRIFF/ AUSSEN DR.  ENTF. BESTELL- VE
KNOPF SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 103/104Z 8 mm 72 mm PZ 8753/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 103FS 9 mm 72 mm PZ x x 5753/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 103H 10 mm 92 mm PZ 8753/9203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103/104Z 8 mm 72 mm ZA 8755/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103FS 9 mm 72 mm ZA x x 5755/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103H 10 mm 92 mm ZA 8755/9203 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 103/104Z 8 mm 72 mm PZ 8753/0272 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 103FS 9 mm 72 mm PZ x x 5753/0272 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 103H 10 mm 92 mm PZ 8753/0292 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103/104Z 8 mm 72 mm ZA 8755/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103FS 9 mm 72 mm ZA x x 5755/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103H 10 mm 92 mm ZA 8755/0292 1 Grt.
Wechselgarnitur mit Knopf K5 12 mm 103/104Z 8 mm 72 mm PZ 8753/0572 1 Grt.
Wechselgarnitur mit Knopf K5 12 mm 103FS 9 mm 72 mm PZ x x 5753/0572 1 Grt.
Wechselgarnitur mit Knopf K5 12 mm 103H 10 mm 92 mm PZ 8753/0592 1 Grt.
Wechselgarnitur mit Knopf K5 15 mm 103/104Z 8 mm 72 mm ZA 8755/0572 1 Grt.
Wechselgarnitur mit Knopf K5 15 mm 103FS 9 mm 72 mm ZA x x 5755/0572 1 Grt.
Wechselgarnitur mit Knopf K5 15 mm 103H 10 mm 92 mm ZA 8755/0592 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 103/104Z 8 mm 72 mm PZ 8753/0772 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 103FS 9 mm 72 mm PZ x x 5753/0772 1 Grt. 155
Wechselgarnitur mit Knopf K7 12 mm 103H 10 mm 92 mm PZ 8753/0792 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103/104Z 8 mm 72 mm ZA 8755/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103FS 9 mm 72 mm ZA x x 5755/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103H 10 mm 92 mm ZA 8755/0792 1 Grt.
