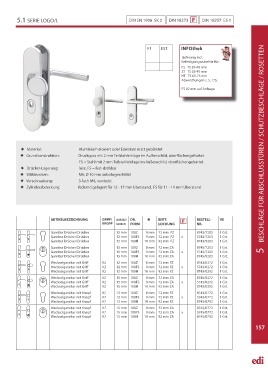

Page 157 - edi-tion Katalog

5.1 SERIE LOGO/L DIN EN 1906 SK 2 DIN 18273 DIN 18257 ES 1

F1 EST INFOthek

Lieferung incl.
Befestigungszubehör für:
FS TS 39-48 mm
ZT TS 35-45 mm TS 35-45 mm
ZT
HT TS 65-75 mm
Abweichungen s. S. 175.

FS 92 mm auf Anfrage.

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Grundkonstruktion: Druckguss mit 2 mm Teilstahleinlage im Außenschild, oberfl ächengehärtet
FS = Stahl mit 2 mm Teilstahleinlage im Außenschild, oberfl ächengehärtet
 Drücker-Lagerung: lose, FS = fest-drehbar
 Stütznocken: M6, Ø 10 mm anbohrgeschützt
 Verschraubung: 3-fach M6, verdeckt
 Zylinderabdeckung: federnd gelagert für 12 - 17 mm Überstand, FS für 11 - 14 mm Überstand

ARTIKELBEZEICHNUNG GRIFF/ AUSSEN DR.  ENTF. BESTELL- VE
KNOPF SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 12 mm 108Z 8 mm 72 mm PZ 8743/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 108FS 9 mm 72 mm PZ x 5743/7203 1 Grt.
Garnitur Drücker/Drücker 12 mm 108H 10 mm 92 mm PZ 8743/9203 1 Grt.
Garnitur Drücker/Drücker 15 mm 108Z 8 mm 72 mm ZA 8745/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 108FS 9 mm 72 mm ZA x 5745/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 108H 10 mm 92 mm ZA 8745/9203 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 108Z 8 mm 72 mm PZ 8743/0272 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 108FS 9 mm 72 mm PZ x 5743/0272 1 Grt.
Wechselgarnitur mit Griff K2 12 mm 108H 10 mm 92 mm PZ 8743/0292 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 108Z 8 mm 72 mm ZA 8745/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 108FS 9 mm 72 mm ZA x 5745/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 108H 10 mm 92 mm ZA 8745/0292 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 108Z 8 mm 72 mm PZ 8743/0772 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 108FS 9 mm 72 mm PZ x 5743/0772 1 Grt.
Wechselgarnitur mit Knopf K7 12 mm 108H 10 mm 92 mm PZ 8743/0792 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 108Z 8 mm 72 mm ZA 8745/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 108FS 9 mm 72 mm ZA x 5745/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 108H 10 mm 92 mm ZA 8745/0792 1 Grt.

157
