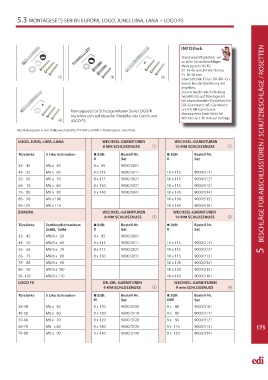

Page 175 - edi-tion Katalog

5.3 MONTAGESETS SERIEN EUROPA, LOGO, JUNO, LIMA, LANA + LOGO FS

INFOthek

Standardmäßig liefern wir
zu allen Schutzbeschlägen
Montagesets für TS:
ZT 39-48 mm, HT 69-78 mm,
FS 39-48 mm
① ② ③ Abweichende TS bei DR.-DR.-Grt.
immer bei der Bestellung mit
angeben.
Die nachstehende Aufl istung
bezieht sich auf Montagesets
bei abweichenden Türstärken für
DR.-Garnituren, WE-Garnituren
Montagesets für Schutzgarnituren Serie LOGO/K und FS-DR-Garnituren.
beziehen sich auf dieselbe Türstärke wie Garnituren Montagesets Serie Metis für
Wechsel-Grt. 10 mm auf Anfrage.
④ LOGO FS.

Alle Maßangaben in mm. Rollenwechselstifte TYP OM und OMF = Maßangaben ohne Rolle.
LOGO, JUNO, LIMA, LANA WECHSEL-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ① 10 MM SCHLOSSNUSS ① 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
Türstärke 3 Liko-Schrauben  Stift Bestell-Nr.  Stift Bestell-Nr.
O Set O Set
35- 45 M6 x 50 8 x 95 9000/5001
45- 55 M6 x 60 8 x 115 9000/5011 10 x 115 9000/5111
55- 65 M6 x 70 8 x 115 9000/5021 10 x 115 9000/5121
65- 75 M6 x 80 8 x 130 9000/5031 10 x 115 9000/5131
75- 85 M6 x 90 8 x 140 9000/5041 10 x 145 9000/5141
85- 95 M6 x 100 10 x 150 9000/5151
95-105 M6 x 110 10 x 160 9000/5161
EUROPA WECHSEL-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ② 10 MM SCHLOSSNUSS ②
Türstärke Senkkopfschrauben:  Stift Bestell-Nr.  Stift Bestell-Nr.
2xM8, 1xM6 O Set O Set
35- 45 M8/6 x 50 8 x 95 9000/2001
45- 55 M8/6 x 60 8 x 115 9000/2011 10 x 115 9000/2111
55- 65 M8/6 x 70 8 x 115 9000/2021 10 x 115 9000/2121
65- 75 M8/6 x 80 8 x 130 9000/2031 10 x 115 9000/2131
75- 85 M8/6 x 90 10 x 145 9000/2141
85- 95 M8/6 x 100 10 x 150 9000/2151
95 -105 M8/6 x 110 10 x 160 9000/2161
LOGO FS DR.-DR.-GARNITUREN WECHSEL-GARNITUREN
9 MM SCHLOSSNUSS ③ 9 mm SCHLOSSNUSS ④
Türstärke 3 Liko-Schrauben  Stift Bestell-Nr.  Stift Bestell-Nr.
M Set OMF Set
39-48 M6 x 50 9 x 120 9000/3100 9 x 80 9000/3101
49-58 M6 x 60 9 x 120 9000/3110 9 x 80 9000/3111
59-68 M6 x 70 9 x 120 9000/3120 9 x 95 9000/3121
69-78 M6 x 80 9 x 140 9000/3130 9 x 110 9000/3131 175
79-88 M6 x 90 9 x 140 9000/3140 9 x 120 9000/3141
