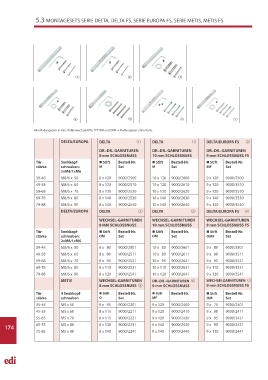

5.3 MONTAGESETS SERIE DELTA, DELTA FS, SERIE EUROPA FS, SERIE METIS, METIS FS

① ② ③

④ ⑤ ⑥ ⑦

Alle Maßangaben in mm. Rollenwechselstifte TYP OM und OMF = Maßangaben ohne Rolle.
DELTA/EUROPA DELTA ① DELTA ① DELTA/EUROPA FS ②

DR.-DR.-GARNITUREN DR.-DR.-GARNITUREN DR.-DR.-GARNITUREN
8 mm SCHLOSSNUSS 10 mm SCHLOSSNUSS 9 mm SCHLOSSNUSS FS
Tür- Senkkopf-  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
stärke schrauben: M Set M Set MF Set
2xM8/1xM6
39-48 M8/6 x 50 8 x 120 9000/2500 10 x 120 9000/2600 9 x 120 9000/3500
49-58 M8/6 x 60 8 x 120 9000/2510 10 x 120 9000/2610 9 x 120 9000/3510
59-68 M8/6 x 70 8 x 120 9000/2520 10 x 120 9000/2620 9 x 120 9000/3520
69-78 M8/6 x 80 8 x 140 9000/2530 10 x 140 9000/2630 9 x 140 9000/3530
79-88 M8/6 x 90 8 x 140 9000/2540 10 x 140 9000/2640 9 x 140 9000/3540
DELTA/EUROPA DELTA ③ DELTA ③ DELTA/EUROPA FS ④
WECHSEL-GARNITUREN WECHSEL-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS 10 mm SCHLOSSNUSS 9 mm SCHLOSSNUSS FS
Tür- Senkkopf-  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
stärke schrauben: OM Set OM Set OMF Set
2xM8/1xM6
39-48 M8/6 x 50 8 x 80 9000/2501 10 x 80 9000/2601 9 x 80 9000/3501
49-58 M8/6 x 60 8 x 80 9000/2511 10 x 80 9000/2611 9 x 80 9000/3511
59-68 M8/6 x 70 8 x 95 9000/2521 10 x 95 9000/2621 9 x 95 9000/3521
69-78 M8/6 x 80 8 x 110 9000/2531 10 x 110 9000/2631 9 x 110 9000/3531
79-88 M8/6 x 90 8 x 120 9000/2541 10 x 120 9000/2641 9 x 120 9000/3541
METIS WECHSEL-GARNITUREN DR.-DR.-GARNITUREN ⑥ WECHSELGARNITUREN ⑦
8 mm SCHLOSSNUSS ⑤ 9 mm SCHLOSSNUSS 9 mm SCHLOSSNUSS FS
Tür- 4 Senkkopf-  Stift Bestell-Nr.  Stift Bestell-Nr.  Stift Bestell-Nr.
stärke schrauben O Set MF OM Set
35-45 M5 x 50 8 x 95 9000/2201 9 x 120 9000/2400 9 x 75 9000/2401
45-55 M5 x 60 8 x 115 9000/2211 9 x 120 9000/2410 9 x 80 9000/2411
55-65 M5 x 70 8 x 115 9000/2221 9 x 120 9000/2420 9 x 95 9000/2421

174 65-75 M5 x 80 8 x 130 9000/2231 9 x 140 9000/2430 9 x 95 9000/2431
75-85 M5 x 90 8 x 140 9000/2241 9 x 140 9000/2440 9 x 110 9000/2441
