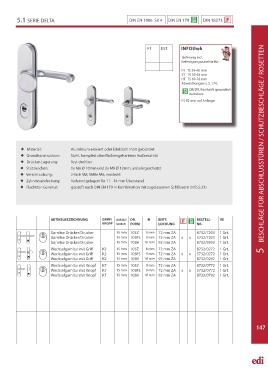

Page 147 - edi-tion Katalog

5.1 SERIE DELTA DIN EN 1906 SK 4 DIN EN 179 DIN 18273

F1 EST INFOthek

Lieferung incl.
Befestigungszubehör für:

FS TS 39-48 mm
ZT TS 39-48 mm
HT TS 69-78 mm
Abweichungen s. S. 174.
DR/DR. Panikstift gesondert
bestellen.
FS 92 mm auf Anfrage.

 Material: Aluminium eloxiert oder Edelstahl matt gebürstet 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
 Grundkonstruktion: Stahl, komplett oberfl ächengehärtetes Außenschild
 Drücker-Lagerung: fest-drehbar
 Stütznocken: 1x M6 Ø 10mm und 2x M8 Ø 12mm, anbohrgeschützt
 Verschraubung: 2-fach M8, Mitte M6, verdeckt
 Zylinderabdeckung: federnd gelagert für 11 - 14 mm Überstand
 Fluchttür-Garnitur: geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info.S.21)

ARTIKELBEZEICHNUNG GRIFF/ AUSSEN DR.  ENTF. BESTELL- VE
KNOPF SCHILD FORM LOCHUNG NR.

Garnitur Drücker/Drücker 15 mm 103Z 8 mm 72 mm ZA 8732/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103FS 9 mm 72 mm ZA x x 5732/7203 1 Grt.
Garnitur Drücker/Drücker 15 mm 103H 10 mm 92 mm ZA 8732/9203 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103Z 8 mm 72 mm ZA 8732/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103FS 9 mm 72 mm ZA x x 5732/0272 1 Grt.
Wechselgarnitur mit Griff K2 15 mm 103H 10 mm 92 mm ZA 8732/0292 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103Z 8 mm 72 mm ZA 8732/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103FS 9 mm 72 mm ZA x x 5732/0772 1 Grt.
Wechselgarnitur mit Knopf K7 15 mm 103H 10 mm 92 mm ZA 8732/0792 1 Grt.

147
