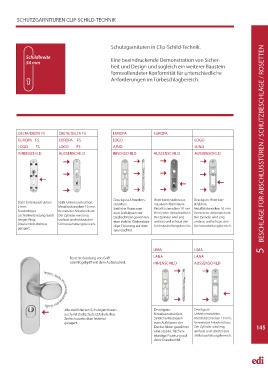

Page 145 - edi-tion Katalog

SCHUTZGARNITUREN CLIP-SCHILD-TECHNIK

Schutzgarnituren in Clip-Schild-Technik.

Schildbreite
54 mm Eine beeindruckende Demonstration von Sicher-
heit und Design und sogleich ein weiterer Baustein
formvollendeter Konformität für unterschiedliche
Anforderungen im Türbeschlagbereich.

DELTA/DELTA FS DELTA/DELTA FS EUROPA EUROPA
EUROPA FS EUROPA FS LOGO LOGO
LOGO FS LOGO FS JUNO JUNO 5 BESCHLÄGE FÜR ABSCHLUSSTÜREN / SCHUTZBESCHLÄGE / ROSETTEN
INNENSCHILD AUSSENSCHILD INNENSCHILD AUSSENSCHILD AUSSENSCHILD

Druckguss-Unterkon- Unterkonstruktion aus Druckguss-Unterkon-
Stahl-Unterkonstruktion Stahl-Unterkonstruktion. struktion. massivem Aluminium. struktion.
2 mm. Metallstütznocken 10 mm. Seitliche Rastnasen Metallstütznocken 10 mm. Metallstütznocken 10 mm.
Festdrehbare Vernieteter Anbohrschutz. zum Aufklipsen der Vernieteter Anbohrschutz. Vernieteter Anbohrschutz.
Lochteilverbindung durch Der Zylinder wird eng Deckschilder gewähren Der Zylinder wird eng Der Zylinder wird eng
Seeger-Ring. umfasst und schützt den eine stabile, fl ächenbün- umfasst und schützt den umfasst und schützt den
Drücker fest-drehbar Schlosszuhaltungsbereich. dige Fixierung auf dem Schlosszuhaltungsbereich. Schlosszuhaltungsbereich.
gelagert.
Grundschild

LIMA LIMA

Feste Verbindung von Griff LANA LANA
oder Bügelgriff mit dem Außenschild. INNENSCHILD AUSSENSCHILD

rechts-/links Verwendbarkeit der Griff e
Alle zertifi zierten Schutzgarnituren Druckguss- Druckguss-
auch mit Ziehschutz (ZA) lieferbar. Unterkonstruktion. Unterkonstruktion.
Ziehschutzeinsätze federnd Seitliche Rastnasen Metallstütznocken 10 mm.
gelagert. zum Aufklipsen der Vernieteter Anbohrschutz.
Deckschilder gewähren Der Zylinder wird eng 145
eine stabile, fl ächen- umfasst und schützt den
bündige Fixierung auf Schlosszuhaltungsbereich.
dem Grundschild
