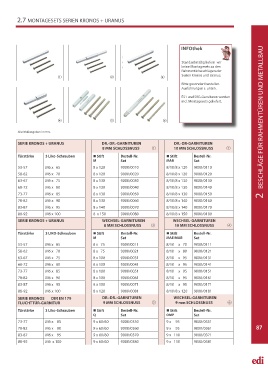

2.7 MONTAGESETS SERIEN KRONOS + URANUS

INFOthek

Standardmäßig liefern wir
keine Montagesets zu den
Rahmentürbeschlägen der
Serien Kronos und Uranus.
① ② ③
Bitte gesondert bestellen.
Ausführungen s. unten.

ES1 und SKG-Garnituren werden
incl. Montagesets geliefert.

④ ⑤ ⑥

Alle Maßangaben in mm. 2 BESCHLÄGE FÜR RAHMENTÜREN UND METALLBAU

SERIE KRONOS + URANUS DR.-DR.-GARNITUREN DR.-DR-GARNITUREN
8 MM SCHLOSSNUSS ① 10 MM SCHLOSSNUSS ②
Türstärke 3 Liko-Schrauben  Stift Bestell-Nr.  Stift Bestell-Nr.
M Set MAB Set
53-57 M6 x 65 8 x 120 9000/0010 8/10/8 x 120 9000/0110
58-62 M6 x 70 8 x 120 9000/0020 8/10/8 x 120 9000/0120
63-67 M6 x 75 8 x 130 9000/0030 8/10/8 x 130 9000/0130
68-72 M6 x 80 8 x 130 9000/0040 8/10/8 x 130 9000/0140
73-77 M6 x 85 8 x 130 9000/0050 8/10/8 x 130 9000/0150
78-82 M6 x 90 8 x 130 9000/0060 8/10/8 x 140 9000/0160
83-87 M6 x 95 8 x 140 9000/0070 8/10/8 x 140 9000/0170
88-92 M6 x 100 8 x 150 9000/0080 8/10/8 x 150 9000/0180
SERIE KRONOS + URANUS WECHSEL-GARNITUREN WECHSEL-GARNITUREN
8 MM SCHLOSSNUSS ③ 10 MM SCHLOSSNUSS ④
Türstärke 3 LIKO-Schrauben  Stift Bestell-Nr.  Stift Bestell-Nr.
M Set MAE/MAB Set
53-57 M6 x 65 8 x 75 9000/0011 8/10 x 70 9000/0111
58-62 M6 x 70 8 x 75 9000/0021 8/10 x 80 9000/0121
63-67 M6 x 75 8 x 100 9000/0031 8/10 x 95 9000/0131
68-72 M6 x 80 8 x 100 9000/0041 8/10 x 95 9000/0141
73-77 M6 x 85 8 x 100 9000/0051 8/10 x 95 9000/0151
78-82 M6 x 90 8 x 100 9000/0061 8/10 x 95 9000/0161
83-87 M6 x 95 8 x 100 9000/0071 8/10 x 95 9000/0171
88-92 M6 x 100 8 x 120 9000/0081 8/10/8 x 120 9000/0181
SERIE KRONOS DIN EN 179 DR.-DR.-GARNITUREN WECHSEL-GARNITUREN

FLUCHTTÜR-GARNITUR 9 MM SCHLOSSNUSS ⑤ 9 mm SCHLOSSNUSS ⑥
Türstärke 3 Liko-Schrauben  Stift Bestell-Nr.  Stift Bestell-Nr.
Q Set OMP Set
73-77 M6 x 85 9 x 60/60 9000/0350 9 x 95 9000/0351
78-82 M6 x 90 9 x 60/60 9000/0360 9 x 95 9000/0361 87
83-87 M6 x 95 9 x 60/60 9000/0370 9 x 110 9000/0371
88-92 M6 x 100 9 x 60/60 9000/0380 9 x 110 9000/0381
