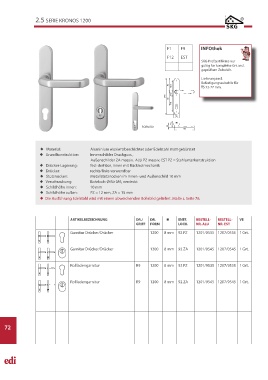

Page 72 - edi-tion Katalog

2.5 SERIE KRONOS 1200

F1 F9 INFOthek

F12 EST
SKG-Prüfzertifi kate nur
gültig für komplette Grt. incl.
geprüftem Zubehör.
Lieferung incl.
Befestigungszubehör für
93 93
75,5 75,5 TS 73-77 mm.
21,5 21,5
245 245
92 92
113 113

36 36
12 12
FORM R9 16 16
132
132

 Material: Aluminium eloxiert/beschichtet oder Edelstahl matt gebürstet
 Grundkonstruktion: Innenschilder Druckguss ,
Außenschilder ZA massiv, ALU PZ massiv, EST PZ = Stahlunterkonstruktion
 Drücker-Lagerung: fest-drehbar, innen mit Rückholmechanik
 Drücker: rechts/links verwendbar
 Stütznocken: Metallstütznocken im Innen- und Außenschild 10 mm
 Verschraubung: Bohrloch-Ø für M6, verdeckt
 Schildhöhe innen: 10 mm
 Schildhöhe außen: PZ = 12 mm, ZA = 15 mm
 Die Ausführung Edelstahl wird mit einem abweichenden Bohrbild geliefert. Maße s. Seite 76.

ARTIKELBEZEICHNUNG DR./ DR.  ENTF. BESTELL- BESTELL- VE
GRIFF FORM LOCH. NR. ALU NR. EST

Garnitur Drücker/Drücker 1200 8 mm 92 PZ 1201/0535 1207/0535 1 Grt.

Garnitur Drücker/Drücker 1200 8 mm 92 ZA 1201/0545 1207/0545 1 Grt.

Rollladengarnitur R9 1200 8 mm 92 PZ 1201/9535 1207/9535 1 Grt.

Rollladengarnitur R9 1200 8 mm 92 ZA 1201/9545 1207/9545 1 Grt.

72
