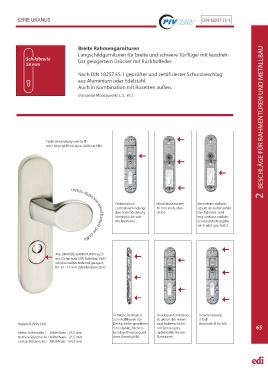

SERIE URANUS DIN 18257 ES 1

Breite Rahmengarnituren
Langschildgarnituren für breite und schwere Türfl ügel mit festdreh-
Schildbreite bar gelagertem Drücker mit Rückholfeder.
54 mm

Nach DIN 18257 ES 1 geprüfter und zertifi zierter Schutzbeschlag
aus Aluminium oder Edelstahl.
Auch in Kombination mit Rosetten außen.

(Passende Montagesets s. S. 87.) INHALTSVERZEICHNIS

2 BESCHLÄGE FÜR RAHMENTÜREN UND METALLBAU
Feste Verbindung von Griff
oder Bügelgriff mit dem Außenschild.

Festdrehbare Metallstütznocken Vernieteter Anbohr-
Lochteilverbindung 10 mm im Au ßen- schutz im Außenschild.
durch Verbördelung. schild. Der Zylinder wird
Innendrücker mit eng umfasst und der
Rückholfeder . Schlosszuhaltungsbe-
reich wird geschützt.

rechts-/links Verwendbarkeit der Griff e

Alle URANUS-GARNITUREN auch
mit Ziehschutz (ZA) lieferbar. Zieh-
schutzeinsätze federnd gelagert,
für 12 - 17 mm Zylinderüberstand

Seitliche Rastnasen Druckguss Grundkon- Verschraubung
zum Aufklipsen der struktion der Innen- 3-fach
Standard-Bohrbild: Deckschilder gewähren und Außenschilder, Bohrloch-Ø für M6.
65
eine stabile, fl ächen- mit Bohrungen, 65
obere Stütznocke / Mitte Nuss 75,5 mm bündige Fixierung auf optional für Kombi-
mittlere Stütznocke / Mitte Nuss 21,5 mm dem Grundschild. Garnituren.
untere Stütznocke / Mitte Nuss 134,5 mm
