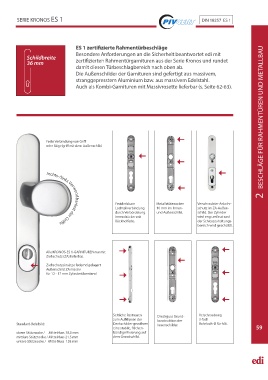

SERIE KRONOS ES 1 DIN 18257 ES 1

ES 1 zertifi zierte Rahmentürbeschläge
Besondere Anforderungen an die Sicherheit beantwortet edi mit
Schildbreite
36 mm zertifi zierten Rahmentürgarnituren aus der Serie Kronos und rundet
damit diesen Türbeschlagbereich nach oben ab.
Die Außenschilder der Garnituren sind gefertigt aus massivem,
stranggepresstem Aluminium bzw. aus massivem Edelstahl.
Auch als Kombi-Garnituren mit Massivrosette lieferbar (s. Seite 62-63). INHALTSVERZEICHNIS

2 BESCHLÄGE FÜR RAHMENTÜREN UND METALLBAU
Feste Verbindung von Griff
oder Bügelgriff mit dem Außenschild.

Festdrehbare Metallstütznocken Verschraubter Anbohr-
Lochteilverbindung 10 mm im Innen- schutz im ZA-Außen-
durch Verbördelung. und Außenschild. schild. Der Zylinder
Innendrücker mit wird eng umfasst und
Rückholfede. der Schlosszuhaltungs-
bereich wird geschützt.
rechts-/links Verwendbarkeit der Griff e

Alle KRONOS-ES 1-GARNITUREN nur mit
Ziehschutz (ZA) lieferbar.

Ziehschutzeinsätze federnd gelagert
Außenschild ZA massiv
für 12 - 17 mm Zylinderüberstand

Seitliche Rastnasen Druckguss Grund- Verschraubung
zum Aufklipsen der konstruktion der 3-fach
Standard-Bohrbild: Deckschilder gewähren Innenschilder. Bohrloch-Ø für M6.
59
eine stabile, fl ächen- 59
obere Stütznocke / Mitte Nuss 78,0 mm bündige Fixierung auf
mittlere Stütznocke / Mitte Nuss 21,5 mm dem Grundschild.
untere Stütznocke / Mitte Nuss 138 mm
