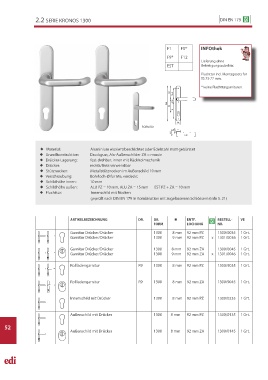

2.2 SERIE KRONOS 1300 DIN EN 179

F1 F5* INFOthek

F9* F12
Lieferung ohne
EST Befestigungszubehör.
Fluchttür incl. Montagesets für
TS 73-77 mm.

* keine Fluchttürgarnituren.
94 94
75,5 75,5
21,5 21,5
245 245
92 92
113 113

36 36
FORM R9
10 10
16 16
132
132

 Material: Aluminium eloxiert/beschichtet oder Edelstahl matt gebürstet
 Grundkonstruktion: Druckguss, Alu-Außenschilder ZA = massiv
 Drücker-Lagerung: fest-drehbar, innen mit Rückholmechanik
 Drücker: rechts/links verwendbar
 Stütznocken: Metallstütznocken im Außenschild 10 mm
 Verschraubung: Bohrloch-Ø für M6, verdeckt
 Schildhöhe innen: 10 mm
 Schildhöhe außen: ALU PZ = 10 mm, ALU ZA = 15 mm EST PZ + ZA = 10 mm
 Fluchttür: Innenschild mit Nocken
geprüft nach DIN EN 179 in Kombination mit zugelassenen Schlössern (Info S. 21)

ARTIKELBEZEICHNUNG DR. DR.  ENTF. BESTELL- VE
FORM LOCHUNG NR.

Garnitur Drücker/Drücker 1300 8 mm 92 mm PZ 1300/0035 1 Grt.
Garnitur Drücker/Drücker 1300 9 mm 92 mm PZ x 1301/0036 1 Grt.

Garnitur Drücker/Drücker 1300 8 mm 92 mm ZA 1300/0045 1 Grt.
Garnitur Drücker/Drücker 1300 9 mm 92 mm ZA x 1301/0046 1 Grt.

Rollladengarnitur R9 1300 8 mm 92 mm PZ 1300/9035 1 Grt.

Rollladengarnitur R9 1300 8 mm 92 mm ZA 1300/9045 1 Grt.

Innenschild mit Drücker 1300 8 mm 92 mm PZ 1300/0235 1 Grt.

Außenschild mit Drücker 1300 8 mm 92 mm PZ 1300/0135 1 Grt.

52
Außenschild mit Drücker 1300 8 mm 92 mm ZA 1300/0145 1 Grt.
