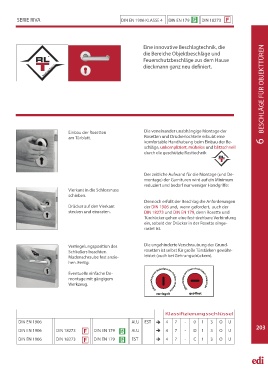

Page 203 - edi-tion Katalog

SERIE RIVA DIN EN 1906 KLASSE 4 DIN EN 179 DIN 18273

Eine innovative Beschlagtechnik, die
die Bereiche Objektbeschläge und
RL ® Feuerschutzbeschläge aus dem Hause
T dieckmann ganz neu defi niert.
RastLagerTechnik

6 BESCHLÄGE FÜR OBJEKTTÜREN

Einbau der Rosetten Die voneinander unabhängige Montage der
am Türblatt. Rosetten und Drückerlochteile erlaubt eine
komfortable Handhabung beim Einbau der Be-
schläge, unkompliziert, mühelos und blitzschnell
durch die geschützte Rasttechnik
RL ®
T
RastLagerTechnik

Der zeitliche Aufwand für die Montage (und De-
montage) der Garnituren wird auf ein Minimum
reduziert und bedarf nur weniger Handgriff e:
Vierkant in die Schlossnuss
schieben.
Dennoch erfüllt der Beschlag die Anforderungen
Drücker auf den Vierkant der DIN 1906 und, wenn gefordert, auch der
stecken und einrasten. DIN 18273 und DIN EN 179, denn Rosette und
Türdrücker gehen eine fest-drehbare Verbindung
ein, sobald der Drücker in der Rosette einge-
rastet ist.

Verriegelungsposition des Die ungehinderte Verschraubung der Grund-
Schließers beachten. rosetten ist selbst für große Türstärken gewähr-
Madenschraube fest anzie- leistet (auch bei Gehrungsdrückern).
hen. Fertig.

Eventuelle einfache De-
montage mit gängigem
Werkzeug.
Önerstellung zum Lösen des Drückers waagerecht
verriegelt geönet
Önerstellung zum Befestigen des Drückers senkrecht

Klassifi zierungsschlüssel
DIN EN 1906 ALU EST  4 7 - 0 1 3 O U
203
DIN EN 1906 DIN 18273 DIN EN 179 ALU  4 7 - D 1 3 O U
DIN EN 1906 DIN 18273 DIN EN 179 EST  4 7 - C 1 3 O U
