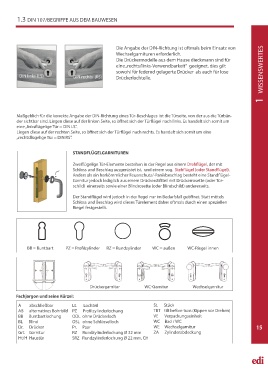

1.3 DIN 107/BEGRIFFE AUS DEM BAUWESEN

Die Angabe der DIN-Richtung ist oftmals beim Einsatz von
Wechselgarnituren erforderlich.
Die Drückermodelle aus dem Hause dieckmann sind für
eine „rechts/links-Verwendbarkeit“ geeignet, dies gilt

DIN links (LS) DIN rechts (RS) sowohl für federnd gelagerte Drücker als auch für lose INHALTSVERZEICHNIS 1 WISSENSWERTES
Drückerlochteile.

Maßgeblich für die korrekte Angabe der DIN-Richtung eines Tür-Beschlages ist die Türseite, von der aus die Türbän-
der sichtbar sind. Liegen diese auf der linken Seite, so öff net sich der Türfl ügel nach links. Es handelt sich somit um
eine „linksfl ügelige Tür = DIN LS".
Liegen diese auf der rechten Seite, so öff net sich der Türfl ügel nach rechts. Es handelt sich somit um eine
„rechtsfl ügelige Tür = DIN RS".

STANDFLÜGELGARNITUREN

Zweifl ügelige Tür-Elemente bestehen in der Regel aus einem Drehfl ügel, der mit
Schloss und Beschlag ausgerüstet ist, und einem sog. Stehfl ügel (oder Standfl ügel).
Anders als ein herkömmlicher Feuerschutz/-Panikbeschlag besteht eine Standfl ügel-
Garnitur jedoch lediglich aus einem Drückerstiftteil mit Drückerrosette (oder Tür-
schild) einerseits sowie einer Blindrosette (oder Blindschild) andererseits.

Der Standfl ügel wird jedoch in der Regel nur im Bedarfsfall geöff net. Statt mittels
Schloss und Beschlag wird dieses Türelement daher oftmals durch einen speziellen
Riegel festgestellt.

BB = Buntbart PZ = Profi lzylinder RZ = Rundzylinder WC = außen WC-Riegel innen

Drückergarnitur WC-Garnitur Wechselgarnitur

Fachjargon und seine Kürzel:
A abschließbar Lt. Lochteil St. Stück
AB alternatives Bohrbild PZ Profi lzylinderlochung TBT tilt before turn (Kippen vor Drehen)
BB Buntbartlochung ODL ohne Drückerloch VE Verpackungseinheit
BL Blind OSL ohne Schlüsselloch WC Bad / WC
15
Dr. Drücker Pr. Paar WE Wechselgarnitur 15
Grt. Garnitur RZ Rundzylinderlochung Ø 32 mm ZA Zylinderabdeckung
Ht/H Haustür SRZ Rundzylinderlochung Ø 22 mm, CH
