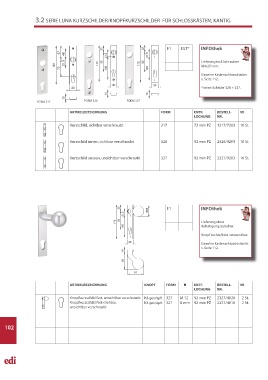

Page 102 - edi-tion Katalog

3.2 SERIE LUNA KURZSCHILDER/KNOPFKURZSCHILDER FÜR SCHLOSSKÄSTEN, KANTIG

32 32 32 32 F1 EST* INFOthek
57 57 46 46 21,5 21,5 21,5 21,5

161 161 21,5 21,5 172 172 92 92 172 172 92 92 Lieferung incl. Schrauben
M4x20 mm.
72 72 108 108 108 108
Einzelne Kastenschlossdrücker
s. Seite 112.
30 30
30
30
30 * keine Schilder 326 + 327.
30
10 10 10 10
10 10
FORM 317 FORM 326 FORM 327
ARTIKELBEZEICHNUNG FORM ENTF. BESTELL- VE
LOCHUNG NR.
Kurzschild, sichtbar verschraubt 317 72 mm PZ 1317/7203 10 St.

Kurzschild innen, sichtbar verschraubt 326 92 mm PZ 2326/9203 10 St.

Kurzschild aussen, unsichtbar verschraubt 327 92 mm PZ 2327/9203 10 St.

32 32 Ø55 Ø55 F1 INFOthek
21,5 21,5
172 172 92 92 Lieferung ohne
108 108 Befestigungszubehör.
Knopf rechts/links verwendbar.

30
30 Einzelne Kastenschlosslochteile
s. Seite 112.
10 10
89 89

81
81
ARTIKELBEZEICHNUNG KNOPF FORM  ENTF. BESTELL- VE
LOCHUNG NR.

Knopfkurzschild fest, unsichtbar verschraubt K4 gekröpft 327 M 12 92 mm PZ 2327/4020 2 St.
Knopfkurzschild fest-drehbar, K4 gekröpft 327 8 mm 92 mm PZ 2327/4010 2 St.
unsichtbar verschraubt

102
